Toprakarme duvarlar, zemin ile donatının birlikte çalışması prensibine dayanan modern istinat sistemleridir. Geleneksel betonarme istinat duvarlarına alternatif olarak geliştirilen bu sistemler, özellikle uzun güzergâhlar üzerinde yüksek dolgu inşaatı gerektiren projelerde ekonomik, hızlı ve güvenli çözümler sunar.
Sistemin temelinde çekme dayanımı bulunmayan granüler dolgu malzemesi ile yüksek çekme kapasitesine sahip olan donatı elemanlarının birlikte çalışması yer alır. Donatı elemanları ile granüler dolgu arasında mobilize olan sürtünme kuvvetleri sonucu görünür kohezyon gelişir ve böylelikle tasarım yükleri altında dış yönlü yanal hareketlere direnç kazanmış bir kompozit yapı olan “donatılı zemin sistemi” oluşur.
Çalışma Prensibi
Toprakarme sistemlerde, sıkıştırılmış granüler dolgu içerisine belirli aralıklarla yerleştirilen çelik veya polimer esaslı donatılar, zemin içinde oluşan çekme gerilmelerini karşılar. Yük altında zeminde oluşan gerilmeler, dolgu ile donatı arasındaki aderans ve sürtünme sayesinde donatı elemanlarına aktarılır. Bu etkileşim sonucunda:
- Donatılı zemin kütlesinin stabilitesi iyileşir
- Yatay deformasyonlar sınırlandırılır
- Taşıma kapasitesi yükselir
- Global stabilite iyileştirilir
Bu sistemin davranışı prensip olarak betonarmeye benzetilebilir: beton basınç gerilmelerini, donatı ise çekme gerilmelerini karşılar. Toprakarme duvarlarda ise sıkıştırılmış dolgu basınca, çelik veya geosentetik donatılar çekmeye çalışır.
Sistem Bileşenleri
Bir toprakarme duvar genel olarak şu ana bileşenlerden oluşur:
- Granüler dolgu
- Donatı elemanları
- Galvanizli çelik şeritler
- Polimer şeritler
- Geogridler
- Geotekstiller
- Prekast cephe panelleri veya çelik yüzey elemanları
- Bağlantı ve ankraj elemanları
- Temel tesviye betonu
Cephe panelleri, donatılı zemin bloğunu tutarak hem estetik hem de fonksiyonel bir yüzey oluşturur.
Neden Toprakarme Duvar?
Toprakarme sistemler, özellikle aşağıdaki nedenlerle tercih edilmektedir:
Yüksek Dolgularda Ekonomik Çözüm
Artan duvar yüksekliğiyle birlikte klasik betonarme sistemlerin maliyeti hızla artarken, donatılı zemin çözümleri daha ekonomik kalabilmektedir.
Deprem Performansı
Sistem rijit değil, yarı esnek bir davranış gösterir. Bu nedenle deprem yükleri altında enerji sönümleme kapasitesi yüksektir ve ani kırılma yerine kontrollü deformasyon davranışı sergiler.
Zayıf Zeminlerde Uygulanabilirlik
Donatılı zemin bloğu yükü daha geniş bir alana yaydığı için taban gerilmeleri azalır. Bu sayede nispeten düşük taşıma gücüne sahip zeminlerde uygulanabilir.
Hızlı İmalat
Prekast paneller ve tabakalı dolgu sistemi sayesinde yapım süreci klasik betonarme duvarlara göre daha hızlıdır.
Dar Alanlarda Çalışma Avantajı
Yatay ile 90 dereceye kadar açı ile yüzey yapılabilmesi sayesinde kamulaştırma veya istimlak problemi olan şehir içi projelerde yer tasarrufu sağlar.
Estetik ve Mimari Uyum
Cephe panelleri desenli, dokulu veya özel tasarımlı üretilebilir. Peyzaj ile entegre edilebilir.
Kalite Kontrol
Prekast üretim sayesinde panel kalitesi kontrollü bir ortamda sağlanır.
Uygulama Alanları
Toprakarme duvar sistemleri geniş bir kullanım alanına sahiptir:
- Karayolu ve otoyol projeleri
- Köprü ve kavşak yaklaşımları
- Demiryolu hatları ve üst geçitler
- Viyadük kenar dolguları
- Endüstriyel tesisler
- Organize sanayi bölgeleri
- Liman ve rıhtım yapıları
- Dere ve akarsu ıslah projeleri
- Askeri ve güvenlik gereksinimi yüksek alanlar
İmalat Süreci
Toprakarme duvar yapımı genel olarak aşağıdaki aşamalardan oluşur:
- Proje ve statik tasarımın hazırlanması

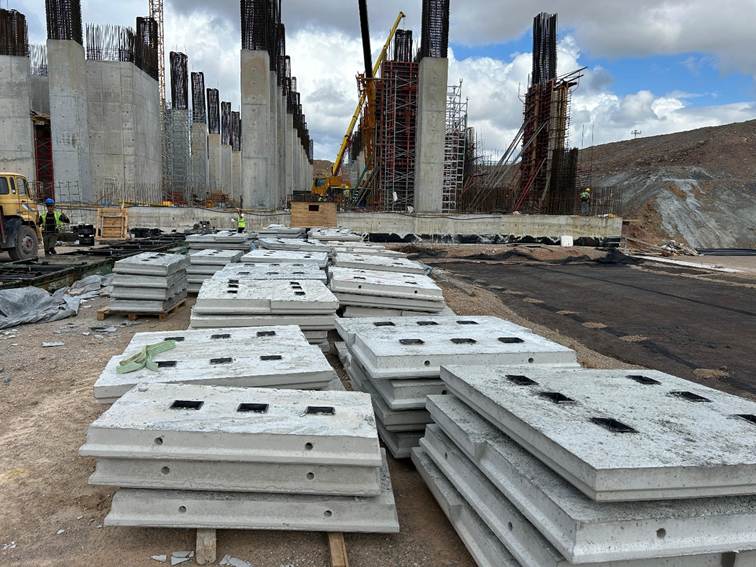

- Prekast cephe panellerinin üretimi ve stoklanması
- Temel tesviye betonunun uygulanması

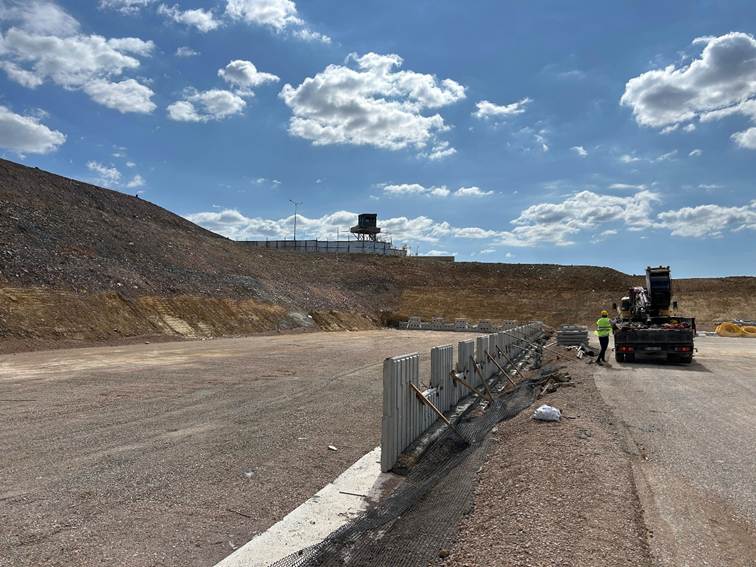

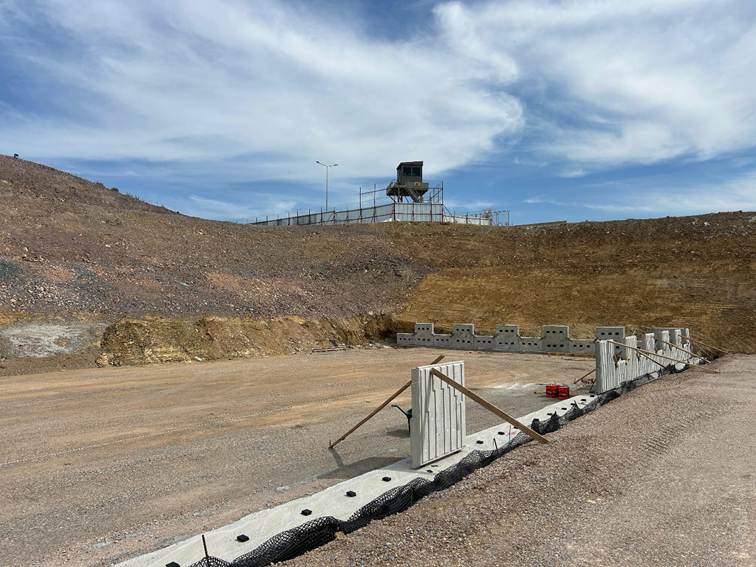

- İlk sıra panellerin yerleştirilmesi
- Granüler dolgunun tabakalar halinde serilmesi ve sıkıştırılması

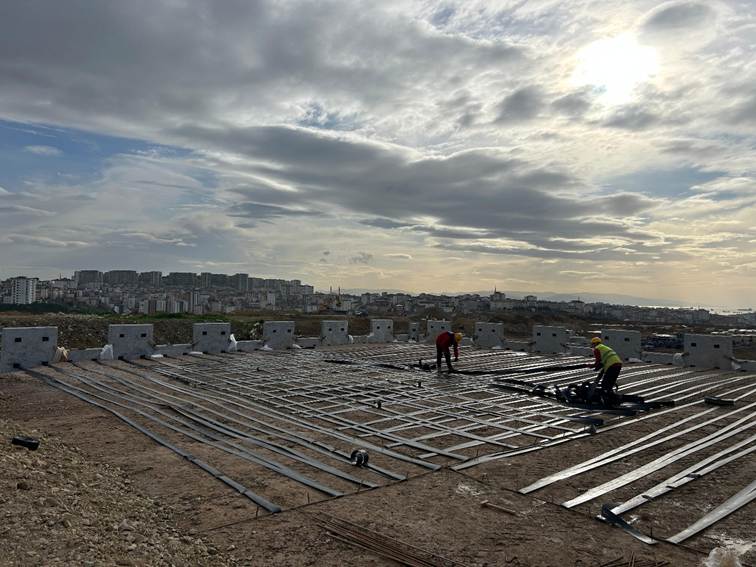

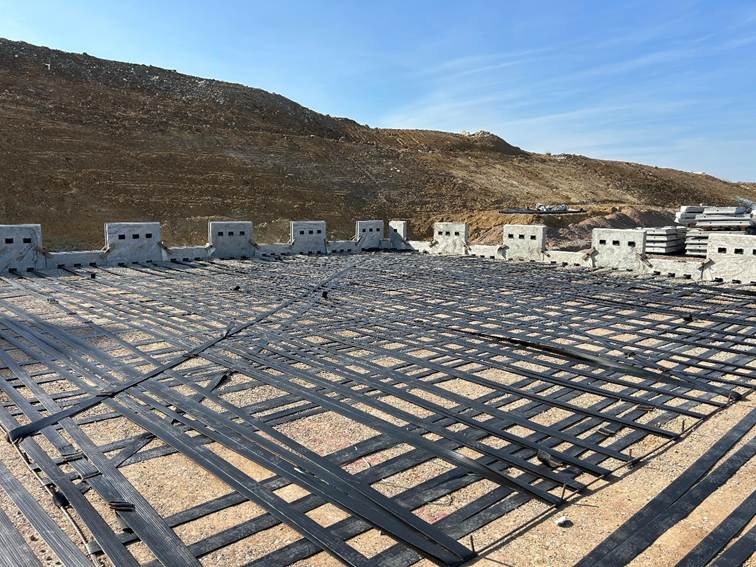

- Her dolgu tabakasında donatıların serilmesi ve panel bağlantılarının yapılması
- Nihai kot seviyesine kadar işlemin tekrarlanması
Dolgu genellikle kontrollü kalınlıklarda serilir ve her tabaka sıkıştırılarak sistemin bütünlüğü sağlanır.
Geotech Yaklaşımı
Geotech olarak toprakarme duvar tasarımında:
- İç ve dış stabilite analizleri
- Global stabilite kontrolleri
- Deprem yükleri altında performans değerlendirmesi
- Donatı boyu ve dayanım optimizasyonu
- Zayıf zemin koşullarında iyileştirme önerileri
- Saha kontrol hizmetleri
sunmaktayız.
Her proje için dolgu özellikleri, yük koşulları, zemin parametreleri ve geometri dikkate alınarak mühendislik esaslı, optimize edilmiş çözümler geliştirilmektedir.
